隨著國內產業技術的變革和提升，例如5G移動通信、汽車物聯網、大健康醫療、航空航天、人工智能等等的出現，國內對高頻板的需求量在逐漸上升，越來越多的高頻板廠家也為了順應產業發展趨勢，已轉型或準備轉型高頻板的生產，那接下來深圳明誠鑫電路的小編就為大家簡單介紹下高頻板。

    一、簡介

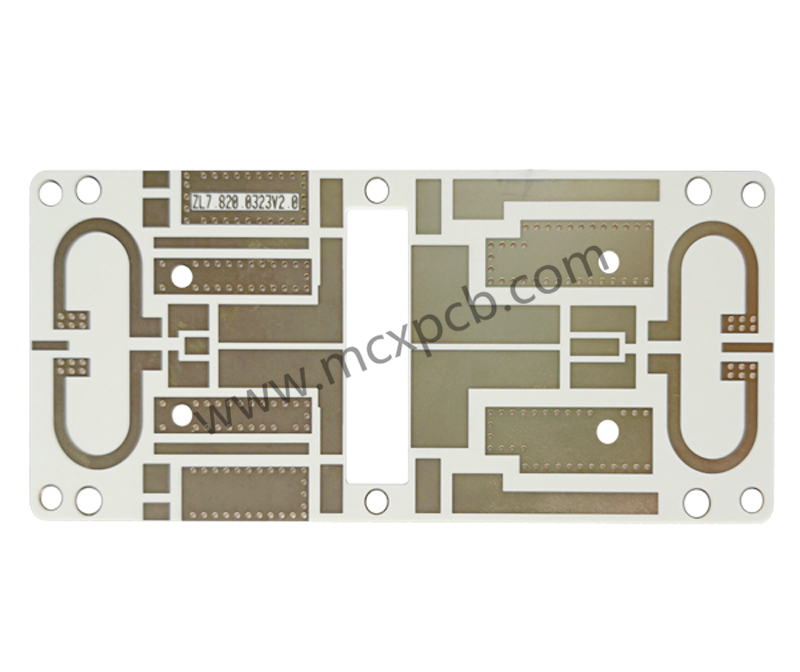

    電磁頻率較高的特種線路板，一般來說，高頻可定義為頻率在1GHz以上。其各項物理性能、精度、技術參數要求非常高，常用于汽車防碰撞系統、衛星系統、無線電系統等領域。價格高昂，通常每平方厘米價格在1.8左右，約合每平米1.8萬元。

    二、意義

    驅動器的短路保護功能設計的是否完善，對電源的安全運行至關重要。拿到一個驅動電路，使用前先測試一下它的短路保護功能是否完善，是很有必要的。

    三、注意事項

    帶保護功能的高頻驅動器和驅動板，用戶如要測試正常的靜態(不加主電情況下)輸出波形，需要注意以下幾點：

    1、如果功率管IGBT或MOSFET已經連接在電路中了，則加上驅動電源和PWM輸入信號，就可以在輸出端用示波器看到相應的輸出信號。

    2、如果功率管沒有接，只是在做一個輸出測試，那么必須將應接功率管集電極和發射極(或漏極和源極)的兩點予以短路才行。因?yàn)槿绻姌O或漏極懸空，那么驅動器或驅動板將認為功率管處于短路狀態而啟動內部的保護機制，這時看到的將是驅動器輸出的保護信號波形，無論是波形形狀還是周期都與輸入的PWM信號完全不同。IGBT在應用中要解決的主要問題就是如何在過流、短路和過壓的情況下對IGBT實行比較完善的保護。過流故障一般需要稍長的時間才使電源過熱，因此對它的保護都由主控制板來解決。過壓一般發生在IGBT關斷時，較大的在寄生電感上產生了較高的電壓，這需要用緩沖電路來鉗制，或者適當降低關斷的速率。短路故障發生后瞬時就會產生極大的電流，很快就會損壞IGBT，主控制板的過流保護根本來不及，必須由驅動電路或驅動器立刻加以保護。

    以上就是深圳明誠鑫電路的小編跟大家分享的關于高頻板的簡介、意義以及注意事項的相關內容，希望通過以上內容，能讓大家對高頻板有更進一步地認識和了解。
